Kielle Genesis Předstěnový instalační systém pro závěsné WC, pro zazdívání 70005150

Předstěnový instalační modul pro závěsné WC, pro zazdívání

Pro závěsné WC
Pro zazdění a obezdění k nosné stěně – mokrý proces
Pro montáž závěsného WC s připojovací roztečí 180 mm
Vhodný pro rekonstrukce

Vlastnosti

Držák odpadu
Duální splachování nezávisle nastavitelné s hygienickou rezervou
Kompatibilní se všemi ovládacími tlačítky kielle
Konstrukce polystyrenové izolace nádržky zjednodušuje zazdívání, zabraňuje rosení na povrchu nádržky a tlumí prostup vibrací z nádržky do stavební konstrukce
Materiál nosné konzoly: pozinkovaný kov

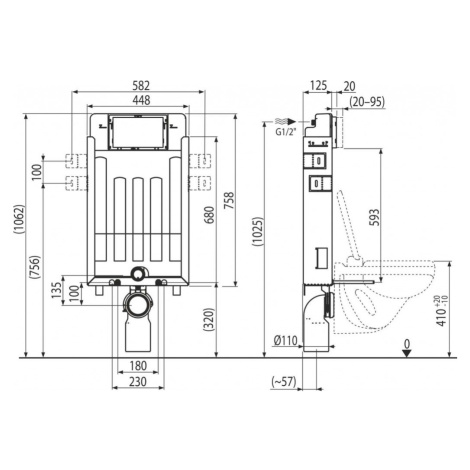

Montážní výška 1062 mm
Možnost vestavby oddáleného nebo senzorového splachování
Nádržka je vyrobena z jednoho kusu, čímž je zaručena 100% nepropustnost
Pozinkovaná nostná konstrukce se čtyřmi výklopnými držáky pro snadnou instalaci
Přívod vody zezadu
Rohový ventil s možností na napojení na potrubní systém Mepla
Stavební hloubka 125 mm
Technické řešení umožňuje ukotvení do nerovného povrchu vysekaného do stěny bez nutnosti zarovnání zadní stěny v rozsahu 50 mm
Vyjmutelný díl polystyrenu pro snadný přístup při instalaci

Technické parametry

Doporučený rozsah tlaku vody 0,3 – 0,5 MPa
Funkční rozsah tlaku vody 0,05 – 1,6 MPa
Hygienická rezerva 3 l
Malé spláchnutí 2,5 - 3,5 l
Velké spláchnutí 6 -9 l
Objem vody v nádržce 9 l
Připojení vody zezadu nebo shora montážními otvory G1/2 "
Standardní nastavení malého spláchnutí 3 l
Standardní nastavení velkého spláchnutí 6 l
Zátěžová zkouška 400 kg

Rozsah dodávky

Fixační set pro uchycení WC mísy: závitová tyč M12 – 2 ks, podložky – 4 ks, krytka – 2 ks, matice – 2 ks, chránička závitu – 2 ks
Fixační set: vrut Ø8×60 – 4 ks, hmoždinka Ø12 – 4 ks
Koleno odpadu HT 90/110 polyethylen, PE-HD
Nádrž s napouštěcí a vypouštěcí armaturou
Pozinkovaný rám včetně nosné konstrukce
Šroubení 1/2" pro připojení vody s integrovaným rohovým ventilem Schell 1/2"–3/8"
Těsnění odpadu, propojka polypropylen, těsnění propojky
Těsnění přívodu, vývodka polypropylen, vrapová vložka
