Vatec Regulátor pro FV ohřev vody V-SH 2000
21 707 Kč
Přejít do obchodu
Inteligentní a robustní solární regulátor české výroby pro fotovoltaický ohřev vody. Regulátor disponuje MPPT algoritmem pro získání maximálního množství energie z FV panelů. Regulátor umí pracovat v čistě v ostrovním režimu (bez připojení 230 VAC), ale také s dohřevem vody ze sítě.

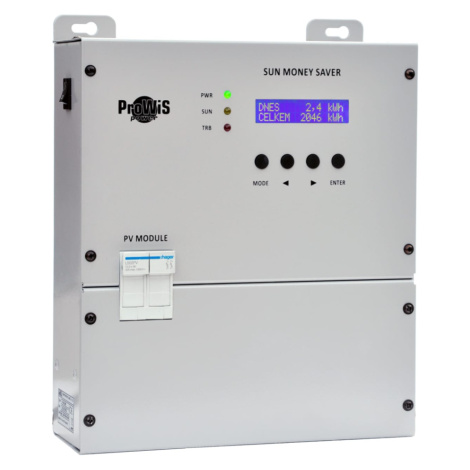

Regulátor V-SH-2000 (Sun Money Saver) je vybaven na vstupu pojistkovým odpínačem FV panelů a varistory pro zamezení přepětí. Toto umožňuje přímé připojení FV panelů bez dalších prvků! Výstup regulátoru je určen pro topné těleso bojleru o napětí 230VAC. V závislosti na výkonu fotovoltaických panelů lze připojit topné těleso o výkonu až 3000W. Informace o dosažitelném topném výkonu v závislosti na připojených panelech naleznete v tabulce v obrázkové galerii. K regulátoru je možné připojit síťové napájení pro dohřev, případně i HDO ovládání. Zařízení je vybaveno teplotním čidlem pro predikci nahřátí z FV panelů a řízené spuštění síťového dohřevu.
Regulátor disponuje sekundárním výstupem pro další odporového spotřebiče (jiná topná spirála, přímotop atd.). V případě nahřátí bojleru je energie z FV panelů přesměrována do tohoto výstupu.
Český výrobek s garantovanou kvalitou a servisem
Přímé připojení FV panelů, bez nutnosti dalších ochran
Možnost uživatelského nastavení "teplá voda za každých okolností"
Technické parametry:
Maximální výstupní výkon 2200 W
Jmenovité výstupní napětí - dle napětí FV panelů
Výstupní napětí frekvence 50Hz, vícestupňový modulovaný průběh
Maximální proud do hlavního výstupu 9 A (interně omezeno)
Maximální proud do sekundárního výstupu 7 A (interně omezeno)
Minimální vst. napětí FV panelů: 120 VDC
Maximální vstupní napětí FV panelů*: 345 VDC
Maximální vst. proud FV panelů: 12 A
Max. výkon FV panelů: 2800 W
Rozsah pracovních teplot 5 až 40 °C
Rozměry: 293 x 232 x 92 mm
Montáž na zeď, stupeň krytí IP 21
Chlazení: Aktivní Hmotnost 3,8 kg
*Maximální vstupní napětí 345 VDC odpovídá napětí FV panelů Voc ca. 300 VDC při teplotě okolí 25 °C (údaj na štítku panelu)
Vstupy / Výstupy
PV - konektory SMC4 pro připojení FV panelů
AC INPUT - svorkovnice - PE, N, L, HDO
AC OUTPUT/bojler - svorkovnice - PE, N, L
AC EXT/sekundární výstup. - svorkovnice - PE, N, L
TERM - svorkovnice - termostat (havarijní, nebo pokud není použito tepl. čidlo)
TEP. - svorkovnice - teplotní čidlo (součástí dodávky)
Režimy provozu regulátoru V-SH-2000
Mód 0 - ostrovní provoz
voda je ohřívána pouze z FV panelů
Mód 1 - dohřev do západu slunce
zařízení přepne na síťový ohřev pokud v danou hodinu před západem slunce nebude mít voda požadovanou teplotu.
Mód 2 - dohřev do určité doby
zařízení počítá potřebný čas k nahřátí vody, ze znalosti aktuální teploty, objemu a jmenovitého výkonu topného tělesa spirály. Na síťový ohřev přepne pokud je zřejmé, že ohřev z FV panelů nebude pro přípravu vody na daný čas dostačující.
Mód 3 - průběžný dohřev
zařízení průběžně ohřívá vodu ze sítě, pokud je dosažena referenční teplota je přepnuto na ohřev z FV panelů na teplotu požadovanou.
Kombinovaný režim mód 1+3, Kombinovaný režim mód 2+3, Víkendový režim
Zařízení nedisponuje reálným časem, počítá čas poledne a západu slunce z předchozího dne.
Zařízení pracuje s referenční teplotou (ohřev ze sítě) a s teplotou požadovanou / teplotou vody pro ohřev z FV panelů.
Časté dotazy:
Je možné systém použít ve staších dvouvodičových instalacích TN-C ? Ano, zařízení je možné připojit na síť TN-C třívodičovým kabelem. Pokud se jedná o výstup, tak síť 230V je přenášena na výstup stykačem, podle zapojení vstupu. Výstup připojte k topnému tělesu třívodičově, nespojujte N a PE.
