Vrtací přípravek IGM Professional FKP656 set

univerzální vrtací přípravek je určen pro přesné a produktivní ruční kolíkování nábytkových dílců pro dosažení vysoké přesnosti a produktivity práce
jednotlivé pozice děr jsou konstruovány s roztečí 32 mm, což odpovídá standardní euro normě pro strojní kolíkování dílců
přípravek je určen pro použití našich kolíkovacích vrtáků z HM tvrdokovovou špičkou, které jsou upnuté ve vrtacím pouzdru stejným systémem jako v kolíkovačce
široké možnosti použití, například pro kolíkování na hraně dílce, spojování na konfirmáty, možnost upnutí různých průměrů vrtáků s roztečí otvorů v evropské normě
Hlavní výhody:
Přesnost a jednoduchost při vrtání kolíků
vrtací přípravek automaticky vytváří přesný rohový spoj s fazetkou 0,5 mm
koncové dorazy přípravku zajišťují zarovnání spojovaných dílců z přední nebo zadní strany
kolíky i konfirmáty je možné vyrábět pouhou výměnou vrtáků ve vrtacím pouzdře
Vrtání konfirmátů
díky volitelnému průměru vrtáku je možné vrtat otvory pro konfirmáty nebo kombinovaný spoj kolíků a konfirmátů
pro výrobu spoje na konfirmáty bude třeba dokoupit vrtací vřeteno FKP102 (volitelné příslušenství), které má prodloužený chod a dokáže poté upnout kolíkovací vrtáky o délce 70 mm
konfirmáty se vrtají stejným způsobem jako kolíky, a to na dvě operace: za prvé vrtání otvorů do plochy, které jsou průchozí a o průměru 7 mm, dále podle délky používaného konfirmátu (rozmezí je 40 mm – 60 mm) se pak vrtají otvory do hrany o průměru 5 mm
díky rozdělení vrtání na dvě operace je možné jednoduše vyrábět kombinovaný spoj s kolíky a konfirmáty
v tomto případě doporučujeme používat více vrtacích vřeten s jednotlivými kolíkovacími vrtáky, výroba spoje je pak rychlá a přesná, s profesionálním efektem
Vrtací vřeteno nahrazuje již značně zastaralý a namáhavý systém kalených ocelových pouzder a levných ocelových vrtáků, které vydrží ostré v laminu opravdu jen pár děr.
Další výhody:
do přípravku lze upnout materiál šířky od 18 mm až do 45 mm, což oceníte zvláště při práci s masivem
středy otvorů jsou ve vzdálenosti 9 mm od vnitřní hrany přípravku
jedinečné vrtací vřeteno umožňuje použití různých průměrů kolíkovacích HM vrtáků od průměru 3 mm do 12 mm
díky snadné změně průměru vrtáku můžete vrtat otvory nejen pro kolíky, ale pro konfirmáty, úchytky, NK panty, pro podpěry polic, pro vruty a euro šrouby
Technické parametry:
max. šířka dílce na jedno upnutí 656 mm
neomezená max. šířka dílce
tloušťka desky od 18 mm do 45 mm
pro kolíky D 8 mm
pro konfirmáty (40 - 60) D 5; 7 mm
rozteč děr 32 mm
počet děr 2 x 20
fazetka (přesah dílců) 0,5 mm

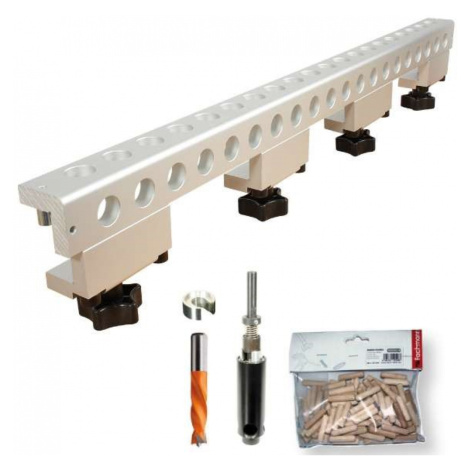

Součást balení:
vrtací přípravek 656 mm se 4 upínacími patkami
vrtací vřeteno FKP101 pro kolíkové spoje
kroužek pro rychlou změnu hloubky o 15 mm (pro kolíky 35 mm)
kolíkovací vrták HM D 8x30 mm S8
centrovaní kolík 8 mm, inbus pro vrtací pouzdro
100 ks kolíků 8x35 mm
